一、概述

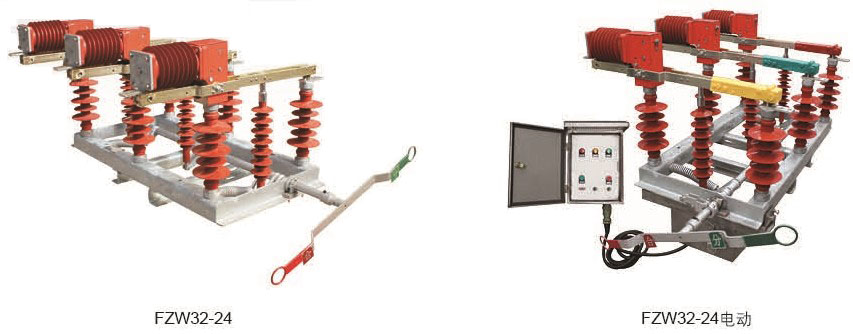

FZW32-24/630-20戶外高壓隔離真空負荷開關是適用於額定電壓24KV、額定電流630A、三相交流50Hz的供電網絡中。
二、使用環境條件
海拔不超過2000 m；
周圍空氣溫度：上限+40℃ 下限-30℃；
相對濕度：日平均值不大於95% ，月平均值不大於90%；
無經常劇烈性振動。

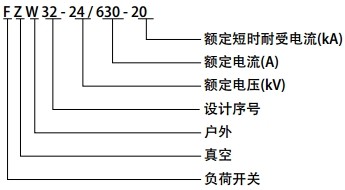

三、型號及含義
|
序號
|
項目
|
單位
|
參數
|
|
|
1
|
額定電壓 |
KV
|
24
|
|
|
2
|
額定頻率 |
Hz
|
50
|
|
|
3
|
額定電流 |
A
|
630
|
|
|
4
|
額定有功負載開斷電流 |
A
|
630
|
|
|
5
|
額定閉環開斷電流 |
A
|
630
|
|
|
6
|
5%額定有功負載開斷電流 |
A
|
31.5
|
|
|
7
|
額定電纜充電開斷電流 |
A
|
10
|
|
|
8
|
額定空載變壓器開斷容量 |
KVA
|
1600
|
|
|
9
|
額定開斷電容器組電流 |
A
|
100
|
|
|
10
|
1min工頻耐受電壓：真空斷口、相間、相對地/隔離斷口 |
KV
|
52/65
|
|
|
11
|
雷電衝擊耐受電壓：相間、相對地/隔離斷口 |
KV
|
125/145
|
|
|
12
|
額定短時耐受電流(熱穩定) |
KA
|
20
|
|
|
13
|
額定短路持續時間 |
S
|
4
|
|
|
14
|
額定峰值耐受電流(動穩定) |
KA
|
50
|
|
|
15
|
額定短路關合電流 |
KA
|
50
|
|
|
16
|
機械壽命 |
次
|
10000
|
|
|
17
|
真空滅弧觸頭允許磨損厚度 |
mm
|
1
|
|
|
18
|
手動操作力矩 |
N.m
|
≤200
|
|
|
19
|
負荷開關真空滅弧室裝配調整 | 觸頭開距 |
mm
|
10±0.5
|
| 平均分閘速度 |
m/s
|
1.5±0.2
|
||
| 三相分閘不同期 |
ms
|
＜5
|
||
| 三相合閘不同期 |
ms
|
＜5
|
||
| 帶電體之間及相對地距離 |
mm
|
＞300
|
||
| 主回路電阻 |
μΩ
|
≤150
|
||

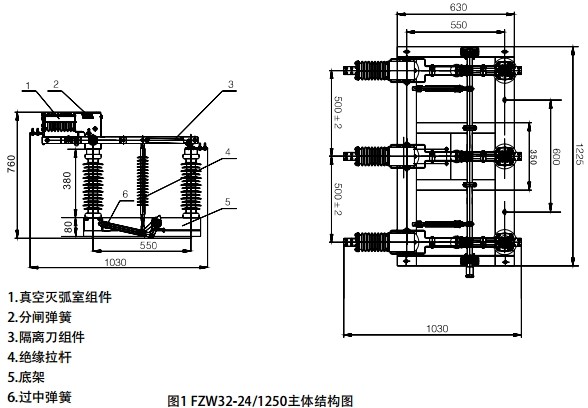

五、產品主體機構圖
