一、產品概述

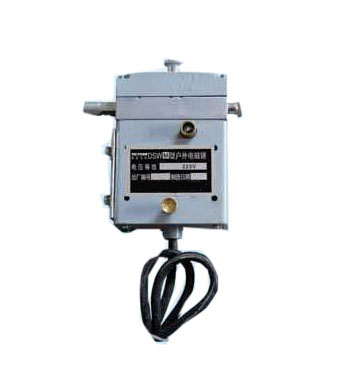

DSW型戶外電磁鎖,適用於220KV、110KV、35KV等不同電壓等級的變電站戶外隔離刀閘操作機構作電氣閉鎖使用。同時,由於該鎖內置合分兩組輔助觸點,所以特別適合同綜合自動化變電站配套,作為防誤操監控使用。

二.安裝及調試
DSW型戶外電磁鎖,主要由鎖頭、安裝支架、鎖扣板三部分組成。安裝時,先將鎖頭電源線接好,然後用4—M5螺釘同支架固定,再將鎖扣板安裝在戶外隔離刀閘操作機構連杆上,將鎖頭鎖栓暫鎖,平放在刀閘操作機構橫擔上,旋轉刀閘操作機構,使鎖栓緊貼在鎖扣板邊緣運動而不磨擦,反複幾次,將安裝支架與操作機構橫擔焊接好,然後將鎖扣板開口處對準鎖頭鎖栓,並保持同刀閘操作機構同步,安裝即完成。
三.使用與故障處理
(1)分合閘操作:當閘需要分合閘操作時,DSW型戶外電磁鎖通電後,按動鎖頭電源按鈕,電磁鎖電磁機構吸合,拉動鎖舌環,使其暫鎖,此時就可進行***閘合分,操作到位後,拔出暫鎖鎖定銷,鎖栓彈出即被鎖定,分合操作完成。
(2)解鎖操作: 當非正常操作或電源及線路故障時,可用解鎖鑰匙緊急解鎖,進行分合操作。
四.維護和修理
由於戶外電磁鎖長期受日曬雨淋,風塵影響,會在鎖栓部分產生汙垢,正常操作時,鎖栓拉動困難,此時需將汙垢除淨,適當加潤滑油進行保養。 當通電確定到達鎖頭,按動電源按鈕,電磁鎖不吸合時,首先檢查導線有無開路情況,如無開路,即可卸下鎖頭上蓋板,更換電磁鎖線包(CJ10-10A),然後封膠進行防水處理即可。
五.訂貨須知:
訂貨時要注明操作機構型號,操動方式,連杆直徑,工作電壓。
