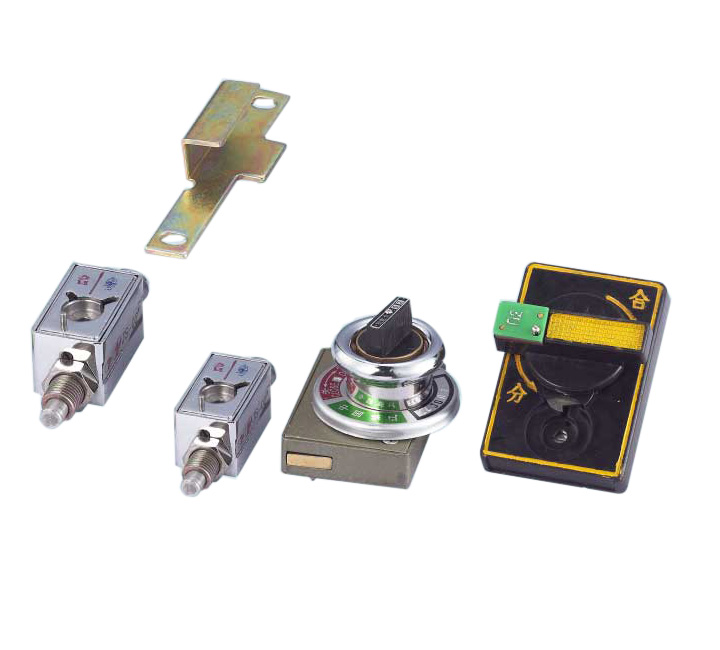

JSN(W)1係列戶內程序鎖
所屬類別：產品 > 高壓成套櫃配件
將此頁放入收藏夾
全國免費熱線：

400-820-7720
電話：021-67752215
分享：

一、概述
JSN（W）-型防誤操作程序鎖，是一種高壓開頭設備用機械鎖。該鎖。強製運行人員按照規定的安全操作程序，對電氣設備進行操作，從而避免了電氣設備的誤操作，較為完善的達到了供電部門提出的五防要求：

二、五防要求：
1、防止誤拉合開關；
2、防止帶負荷拉合隔離刀閘；
3、防止誤入帶電間隔；
4、防止帶電掛地線（接地刀閘）；
5、防止帶地線（接地刀閘）；合閘等；
三、使用環境條件
1、海拔高度：不超過1000m。
2、周圍空氣溫度：上限+40℃，下限-10℃，日溫差15℃。
3、濕度條件：日相對濕度平均值不超過95％；月相對濕度平均值不超過90％。
4、地震烈度：不超過8度。
5、環境條件：無火災、爆炸危險、嚴重粉塵、化學腐蝕及劇烈振動的場所，汙穢等級為II級。
四、建議操作說明
A、控製開關開鎖
控製開關鎖取代原控製開關麵板和把手，將程序鑰匙插入鎖具麵下部的孔中，然後插上紅牌順時針方向轉動把手進行合閘操作，換綠牌逆時針方向轉動把手進行分閘操作，在預分位置時，程序鑰匙不取出。該鎖有緊急解鎖裝置（白牌）注意：控製開關鎖在未配套轉換開關時，切勿轉動360o以防轉壞。隻可在合分之間試轉。
B、刀閘鎖
分閘時：將鑰匙在標有合字的位置槽處插入，鑰匙向順時針方向轉動，使鑰匙上的刻線對齊。拔出鎖銷，操作隔離開關手柄。分閘後，鎖銷自動複位，鑰匙繼續向順時針方向轉動到位，從標有分字的位置槽中取出鑰匙，即鎖住。與分閘時齊。
合閘時，將鑰匙在標有分字的位置槽處插入，鑰匙向逆時針方向轉動，使鑰匙上的刻線與鎖體上的刻線對齊。拔出鎖銷，操作隔離開關手柄。合閘後，鎖銷自動複位，鑰匙繼續向逆時針方向轉動到位，從標有合字的位置槽中拔出鑰匙，即鎖住。與合閘時對齊。
注意：操作時不允許兩隻手同時去操作鎖具（即一隻手操作鑰匙，一隻手去拉動鎖銷）

3、櫃網門鎖開門時，將鑰匙插入網門鎖的鎖孔中，鑰匙向順時針方向轉動到位，取出鑰匙開網門。關門時，將鑰匙插入網門鎖的鎖孔中，關好門，鑰匙向逆時針方向轉動到位，取出鑰匙即鎖住網門。除控製開關鎖外，其它鎖體上，每套鎖都有其操作順序序號。即用鋼印打上1，2，3，4（分閘順序），按此順序分閘或按4，3，2，1順序合閘即可。

五、型號參數

型號規格	操作功能	備注
21JS	真空開關上隔離後門前門	1A 4A 5A 5B
22JS	真空開關上隔離前門	1A 4A 5A
23JS	真空開關上隔離下隔離後門前門	1A 4A 4B 5A 5B
24JS	真空開關上隔離下隔離前門	1A 4A 4B 5A
27JS	上隔離前門後門	4A 5A 5B
28JS	隔離前門	4A 5A
	205XGN櫃子專用鎖前門後門
	202JS二鎖一匙

六、常用型號機械程序鎖說明：

型號名稱	鎖件配置	使用說明
202JS	二隻相同單槽直拔鎖一把鑰匙	不能同時送電的雙進線一次方案使用
202JS（KK）	二隻相同控製開關鎖一把鑰匙	不能同時送電的雙進線一次方案使用。製作LW2
203JS	三隻相同單槽直拔鎖二把鑰匙	雙電源進線加中間聯絡的一次方案使用。使三合開關隻能有二台投入使用。
203JS（KK）	三隻相同控製開關鎖二把鑰匙	雙電源進線加中間聯絡的一次方案使用。製作LW2 使三台開關隻能有二台投入使用。
205JS	一隻直拔鎖加一隻網門鎖	XGN2-12開關櫃專用，前後門連鎖
206JS	一隻直拔鎖加二隻網門鎖	XGN2-12開關櫃專用，用於一前門二後門聯鎖。
